Keithley吉时利2400源表的线性扫描如何操作
源表（SMU）的扫描功能用于精确测量器件的电学特性。在测试过程中，SMU通过逐步调节施加的电压或电流，自动记录器件的响应电流或电压。该功能广泛应用于半导体器件、太阳能电池、电子材料和电池等领域，用于分析器件性能、评估效率和确定关键参数。
下面我们来给大家演示一下吉时利2400源表的线性扫描操作。我们今天要设置源表输出1V~2V的扫描电压，同时去测试电流。我们已经将测试线连接到我们的被测电阻上了，下面来进行仪表的设置。
第1步：选择源功能是电压源，测量功能是电流测量。

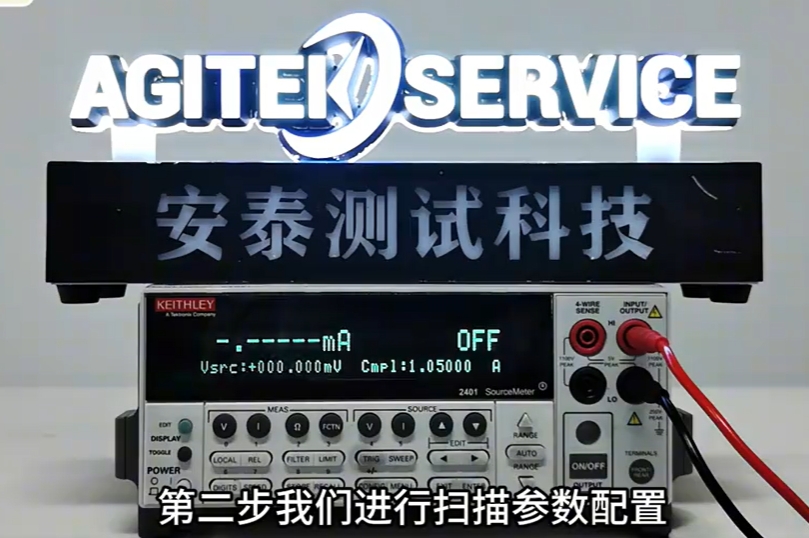

第2步：进行扫描参数配置。
我们点击CONFIG和SWEEP。
选择TYPE，点击ENTER进入，选择STAIR。
然后将START参数设置为1V、STOP参数设置为2V，STEP步进设置为10mV。设置完以后，点击enter。
回到上一步配置扫描菜单，选择SWEEP COUNT，配置扫描循环，FINITE可设定有限循环数，INFINITE则可无限制进行扫描，我们这里选择FINITE，设置循环次数1次，点击ENTER。
然后选择source ranging，源量程我们选择best fixed，最优固定量程。
设置完以后点击EXIT退出，回到主界面。

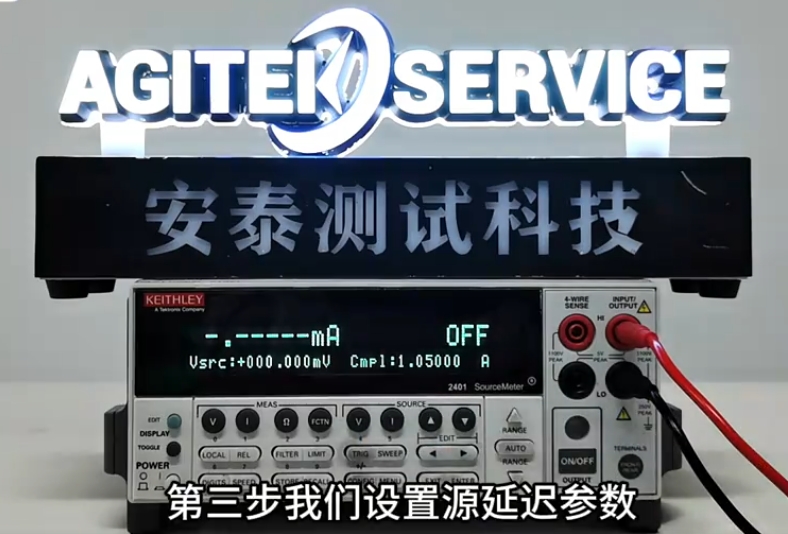

第3步：
设置源延迟参数。这个设置参数的目的是在测量之前，让输出的源稳定下来。
点击config ，source V。选择delay，点击enter。将延迟值设置为我们需要的值，这里我们设置为5ms，然后点击enter。
第4步：点击output输出按键，打开仪器输出。
第5步：点击sweep按键，运行扫描。
我们可以看到，仪表现在在按照我们刚才的设置，进行扫描的测试。
在扫描完成后，点击output按键，关闭仪器输出。
第6步：点击recall按键，调出测试数据记录。可以按上下方向按键，切换每一笔数据。
以上就是吉时利2400源表的线性扫描具体操作步骤，如果您在吉时利源表的使用过程中遇到问题，欢迎咨询我们，安泰仪器中心提供吉时利源表的免费技术支持18682985902（同微信）
