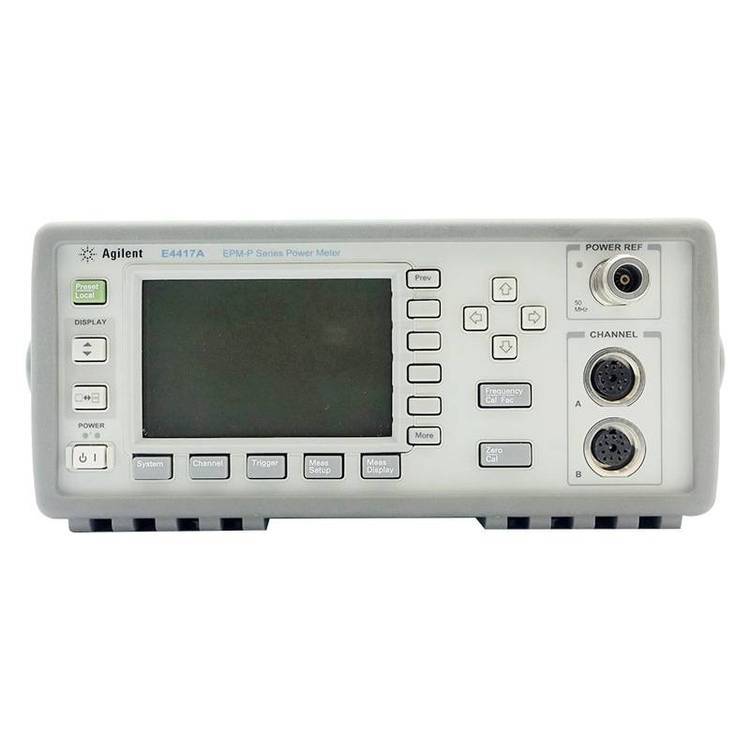

安捷伦E4417A双通道射频功率计使用手册-Agilent技术支持中心
安捷伦 E4417A 是一款高精度、宽频带的双通道射频功率计，适用于测量脉冲射频信号、类噪声信号和伪随机信号。其设计紧凑，配备易于使用的控制面板和显示屏，可广泛应用于通信、航空航天、军事和科研等领域。以下是安泰安捷伦技术支持中心整理的其说明书概要，如需详细电子版或者需要技术支持请联系18682985902（同微信）
一、主要技术规格
频率范围：9 kHz 至 110 GHz（需搭配不同传感器）
功率范围：-70 dBm 至 +44 dBm（EPM 系列传感器）
采样率：20 Msa/s，支持宽带信号的连续和单次测量
测量模式：峰值功率、平均功率、峰均比、时间选通测量
无线配置：支持 8 种预定义制式（GSM、EDGE、NADC、iDEN、Bluetooth、IS-95 CDMA、W-CDMA、cdma2000）
接口：GPIB、RS-232，可与计算机进行数据通信
二、安装与连接
电源连接：使用配套电源适配器连接功率计。
传感器连接：将 E9320 或其他兼容的功率传感器连接到功率计的传感器接口。
计算机连接：通过 GPIB 或 RS-232 电缆将功率计连接到计算机。
三、操作指南
开机自检：开启功率计，等待自检完成，确保设备正常工作。
选择测量模式：
使用前面板按键或通过计算机软件选择所需的测量模式（如峰值功率、平均功率等）。
设置频率范围：
根据测试需求设置频率范围。E4417A 功率计的频率范围取决于所连接的传感器。
输入信号：
将待测信号通过同轴电缆连接到传感器的输入端。
读取结果：
功率计将显示测量结果，用户可通过前面板或计算机软件查看和记录数据。
四、校准与维护
定期校准：
建议每 2 年进行一次校准，确保测量准确性。校准可由安捷伦认证的校准服务完成。
清洁设备：
使用柔软的干布清洁功率计和传感器的表面，避免使用化学溶剂。
存储条件：
在不使用时，将功率计存放在干燥、无尘的环境中，避免极端温度和湿度。
五、软件支持
分析仪软件：
使用位于“资料库”中的免费分析仪软件，可进行完整的脉冲和统计分析。
自动化控制：
通过 Agilent VEE Pro 9.2 软件，可轻松在测试系统上自动执行数据分析。
六、注意事项
避免过载：
确保输入信号功率在传感器的测量范围内，避免损坏设备。
防止静电：
在操作过程中，注意防止静电放电，可能损坏设备的敏感元件。
正确连接：
确保传感器与功率计、功率计与计算机的连接正确，避免信号干扰或测量误差。
七、故障排除
问题 可能原因 解决方法
测量结果不准确 传感器未校准、连接不良 重新校准传感器、检查连接
功率计无显示 电源未连接、设备故障 检查电源连接、联系技术支持
传感器过热 连续工作时间过长、环境温度过高 暂停使用、改善散热条件
九、售后服务
技术支持：
安泰测试科技对安捷伦功率计提供全面的技术支持。
维修服务：
如设备出现故障，可联系专业的维修中心进行维修。
