Agilent频谱仪N9320B产品使用说明书-安捷伦技术支持中心
N9320B 是由是德科技（Keysight Technologies）推出的一款经济型射频频谱分析仪，专为电子制造、研发测试、教育及基础射频维护等领域设计。其频率范围覆盖 9 kHz 至 3 GHz，具备高性能频谱分析能力和丰富的测量功能，满足多种应用场景需求。以下是安泰测试科技整理的安捷伦（是德科技）N9320B 频谱分析仪使用说明书（精简版），如需详细电子版或需要免费技术支持可联系18682985902（同微信）
一、产品概述
型号：N9320B
频率范围：9 kHz 至 3 GHz（部分配置可扩展至 7 GHz）
主要功能：频谱分析、AM/FM 解调、功率测量、跟踪发生器（选配）
应用领域：无线通信、射频设备测试、研发、教育

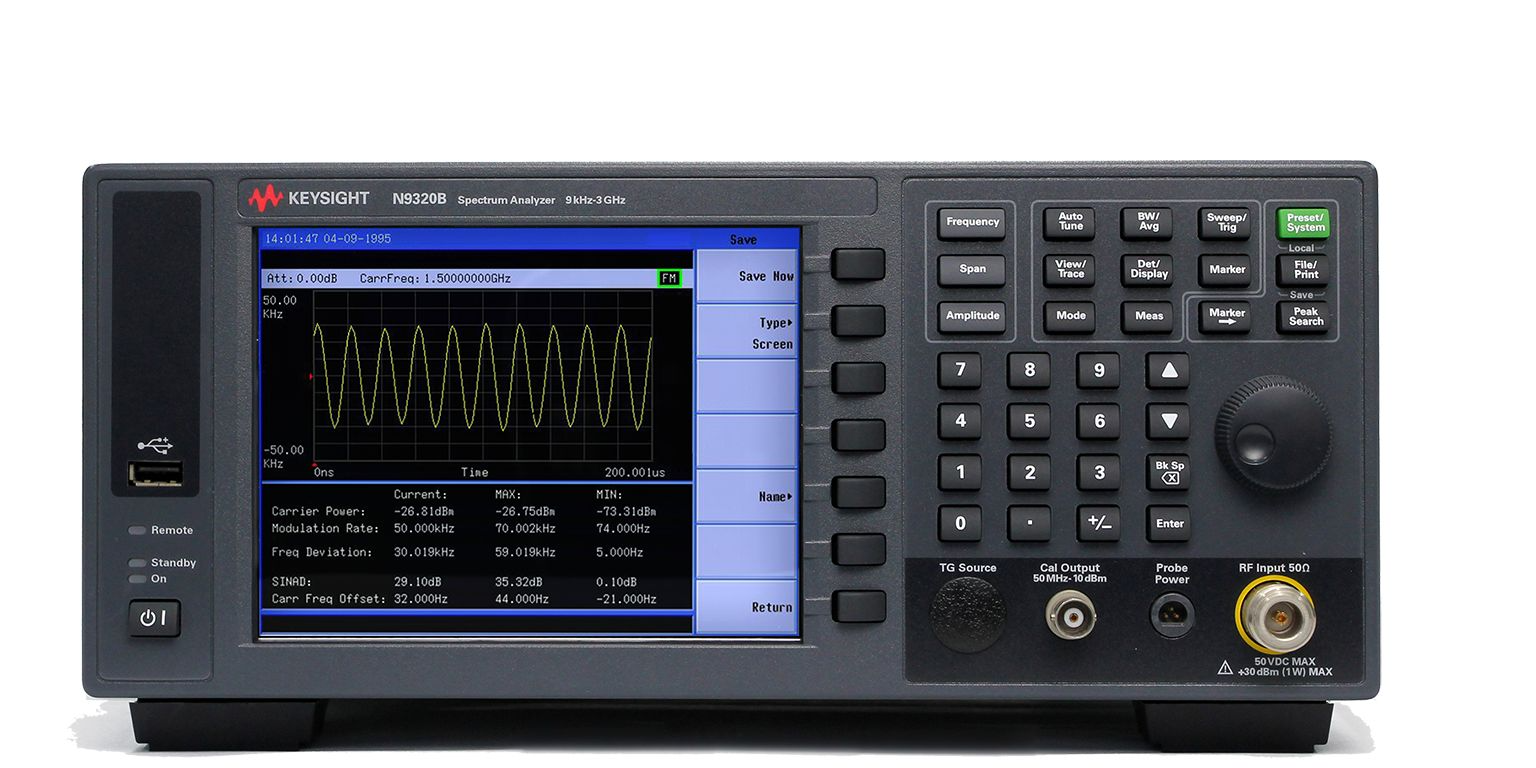

二、前面板布局
显示屏：6.5 英寸彩色触摸屏，显示频谱、轨迹、状态信息。
功能键：
频率（Frequency）：设置中心频率。
幅度（Amplitude）：调整参考电平、衰减、刻度。
扫描（Sweep）：设置扫描时间、触发模式。
测量（Meas）：一键调用通道功率、OBW、ACP 等测量功能。
标记（Marker）：放置标记，测量信号参数。
控制键：旋钮、箭头键、数值键，用于参数调整。
接口：USB、LAN、射频输入（RF IN）、跟踪源输出（TG OUT）、探头电源（PROBE POWER）。
三、基本操作步骤
开机与自检
连接电源，按下前面板电源键。
等待设备完成自检，显示屏显示主界面。
设置中心频率与跨度
按下 Frequency 键，使用旋钮或数字键输入中心频率（如 2.4 GHz）。
按下 Span 键，设置频率跨度（如 10 MHz）。
调整幅度参数
按下 Amplitude 键，设置参考电平（如 0 dBm）。
根据信号强度调整衰减（Attenuation）或前置放大器（Preamp）。
执行测量
按下 Auto Scale 键，自动优化显示。
使用标记（Marker）功能测量信号频率、幅度等参数。
保存数据
连接 U 盘至 USB 接口。
按下 Save/Recall 键，选择“Save Trace”保存频谱数据。
四、高级功能
AM/FM 解调
按下 Modulation 键，选择解调模式（AM/FM）。
显示解调后的音频信号或频谱。
功率测量
连接功率传感器至 USB 接口。
按下 Meas 键，选择“Channel Power”或“TOI”进行功率测量。
跟踪发生器（选配）
连接被测设备（DUT）至 TG OUT 接口。
按下 TG Source 键，设置输出频率和功率。
远程控制
通过 LAN 接口连接电脑。
使用 SCPI 命令或 Keysight Connection Expert 软件进行远程控制。
五、技术指标
频率精度：±10 ppm
显示平均噪声电平（DANL）：-148 dBm（前置放大器开启）
相位噪声：
1 GHz 时，10 kHz 偏移：-112 dBc/Hz
三阶截获点（TOI）：+13 dBm（1 GHz 时）
测量速度：<10 ms（最小非零扫宽时间）
六、维护与注意事项
清洁：使用干燥软布清洁前面板和显示屏。
存储：长期不使用时，关闭电源并存放于干燥环境。
校准：建议每年校准一次，或根据使用频率调整。
安全：避免在强电磁场或高温环境中使用。
七、常见问题解答
无信号显示
检查射频输入连接是否正确。
确认中心频率和跨度设置是否覆盖信号频率。
幅度不准确
检查衰减和前置放大器设置。
确保参考电平设置合理。
无法远程控制
检查 LAN 连接和 IP 地址设置。
确认 SCPI 命令语法正确。
八、选件与配件
N9320B-TR1：射频培训套件，包含实验手册和软件。
N9320B-G01：跟踪发生器选件。
U2000 系列功率传感器：用于高精度功率测量。
