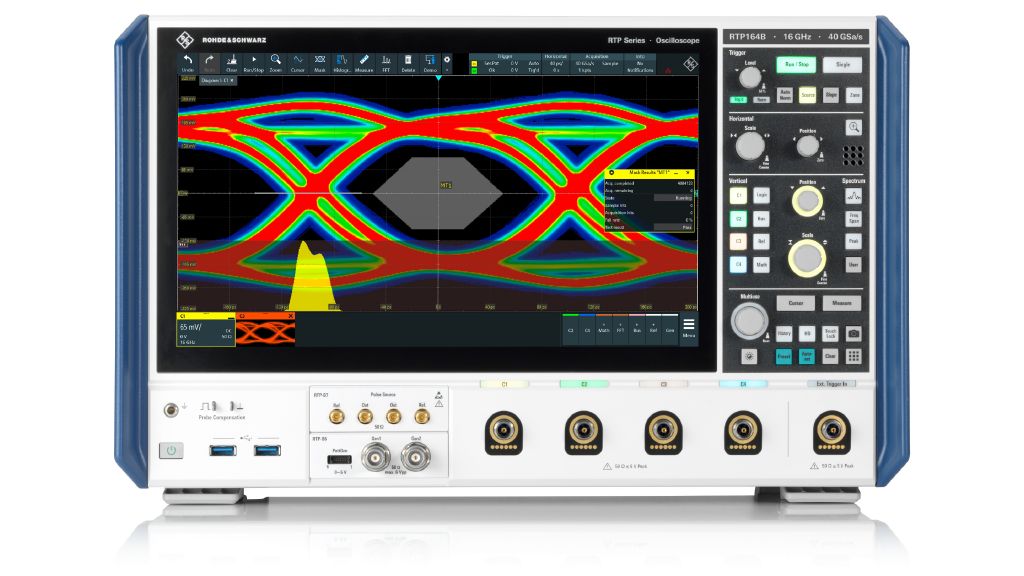

一、核心特性：

1.带宽与通道：配备4 GHz带宽，4个模拟通道，支持40 GSa/s采样率及2 Gpts存储深度，能够捕获高速信号细节。

2.显示与操作：采用12.1英寸高清电容触摸屏，支持多点触控和手势操作，提供直观的信号分析界面。

3.触发与分析功能：内置多种高级触发模式（如序列触发、超时触发），支持16位垂直分辨率及750,000波形/秒的捕获率，可快速诊断复杂信号故障。

二、技术规格

1.带宽：4 GHz（可扩展至16 GHz）。

2.通道数：4个模拟通道。

3.采样率：40 GSa/s（实时）。

4.存储深度：2 Gpts（最大）。

5.分辨率：16位垂直分辨率。

6.触发类型：支持边沿、脉宽、逻辑、序列等多种触发模式。

7.分析功能：内置FFT、眼图分析、抖动分析、协议解码等。

三、功能特点

1.硬件创新

实时去嵌：自动补偿探头和夹具对信号的影响，提升测量精度。

静音运行：紧凑型设计，适合实验室等安静环境。

高精度数字触发：无带宽限制，支持复杂触发条件（如超时触发、逻辑组合触发）。

2.信号完整性分析

眼图分析：评估高速串行信号的质量，支持PCIe、USB 3.0等总线标准。

抖动分析：分解随机抖动和确定性抖动，优化时钟和信号路径。

电源完整性测试：通过选配电源分析套件，测量谐波、开关损耗和纹波。

3.协议解码与触发

高速总线解码：支持I2C、SPI、CAN、LIN、FlexRay等总线协议解码。

自定义协议触发：根据特定协议格式设置触发条件，捕获异常事件。

四、操作指南

1.快速入门

连接与开机：连接电源线、信号源和探头，按下前面板电源键启动设备。

2.基本设置：

时基调整：根据信号频率设置Time/Div（如1 ns/div）。

垂直灵敏度：调整Volts/Div以确保信号在屏幕上清晰显示。

触发设置：选择触发源（如CH1）和触发类型（如边沿触发），调整触发电平。

3.高级功能操作

混合信号分析：通过选配MSO选件扩展16个数字通道，实现模拟与数字信号同步分析。

4.眼图测试：

连接高速串行信号至示波器。

激活眼图分析软件，设置时钟恢复和阈值。

观察眼图张开度、抖动和噪声指标。

5.电源分析：

使用电源探头连接被测电源。

激活电源分析套件，测量效率、谐波和纹波。

6.数据管理与导出

存储波形：将数据保存至内部存储器或外部USB设备。

导出报告：通过LAN或USB接口将数据传输至计算机，生成测试报告。

五、维护与校准

1.定期校准

建议每年进行一次专业校准，确保频率、幅度和触发精度。

执行自检程序（Utility > System > Self Test），记录故障代码并排查隐患。

2.清洁与存储

定期用干燥压缩空气清洁通风口和面板，避免灰尘堆积。

长期不使用时，将设备存放在干燥、防尘环境中，并定期通电预热（建议每月一次）。

3.固件升级

访问罗德与施瓦茨官方网站，下载最新固件版本。

通过USB接口或网络连接升级设备，以修复潜在漏洞并提升性能。

六、安全规范

1.静电防护

操作前佩戴防静电手环，避免直接触碰示波器输入通道或探头接口。

在干燥环境中使用时，增加工作台湿度或使用防静电垫。

2.安全标识与警示

遵守设备表面警示标识（如高压、高温提示），禁止在设备运行时触碰散热口。

避免将液体或金属物体放置在设备附近，以防短路或触电。

3.应急处理

遇到设备过热、冒烟等紧急情况，立即切断电源并联系维修人员。

输入通道误接高电压时，立即关闭通道输入并检查保护电路。

七、故障处理

1.常见故障诊断

不开机/无显示：检查电源线、保险丝及控制板，必要时更换损坏组件。

无信号输入：验证探头连接、衰减倍数及通道设置，检查输入信号是否存在。

波形失真：调整触发设置、时基及垂直灵敏度，或更换探头排除故障。

2.专业维修流程

复杂故障（如ADC单元损坏、FPGA故障）需联系安泰罗德与施瓦茨授权维修中心，避免自行拆卸导致保修失效。

提供详细故障描述（如错误代码、现象复现步骤），协助工程师快速定位问题。

八、注意事项

1.使用环境：避免在强磁场、极端温度或高湿度环境中使用，确保通风良好。

2.探头选择：根据信号类型选择电压、电流或高压探头（如R&S RT-ZP20高压探头）。

3.操作习惯：长期不使用时覆盖防尘罩，定期通电预热以保持设备稳定性。
