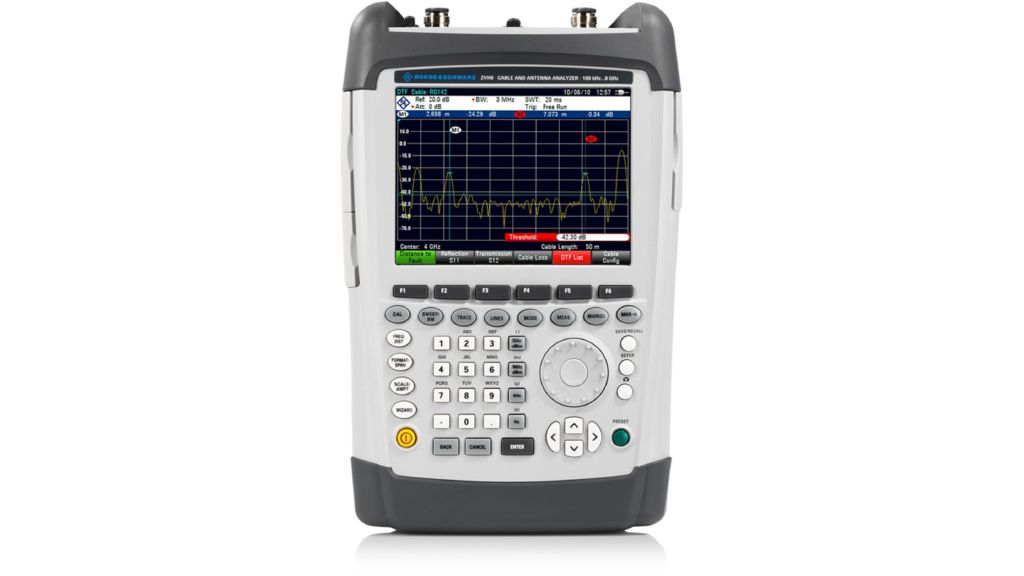

罗德与施瓦茨ZVH8网络分析仪是ZVH系列中的一款高性能手持式网络分析仪，专为现场测试和维护任务设计。以下是安泰测试科技小编整理的其产品说明书，如需详细电子版或需要技术支持可以联系18682985902（同微信）。

一、核心特性

1.频率范围：覆盖100 kHz至8 GHz，适用于天线测试、电缆测试、射频组件测试等多种场景。

2.动态范围：具备高动态范围，能够准确测量小信号和大信号。

3.显示与操作：采用彩色触摸屏，支持直观的菜单导航和快速设置。

4.便携性：紧凑轻便，适合现场使用。

二、技术规格

1.频率范围：100 kHz至8 GHz。

2.动态范围：典型值大于100 dB。

3.输出功率：可调，覆盖范围广。

4.测量速度：快速扫描，提高测试效率。

接口：支持USB、LAN等接口，便于数据传输和远程控制。

三、功能特点

1.双端口测试

支持S11、S21、S12、S22参数测量，全面评估被测设备（DUT）的性能。

提供Smith圆图、极坐标图等多种显示格式，直观展示测量结果。

2.时域分析

通过时域反射测量（TDR）功能，定位电缆故障点，如断路、短路和阻抗不匹配。

支持时域选通，滤除不需要的信号成分，提高测量精度。

3.频谱分析

内置频谱分析功能，可同时观察频域和时域信号，便于分析复杂信号。

支持频率计数、信道功率测量等频谱分析工具。

4.自动化测试与远程控制

提供SCPI命令集，支持远程控制和自动化测试。

可通过USB或LAN接口与计算机连接，实现数据自动采集和分析。

四、操作指南

1.快速入门

连接与开机：连接电源线、被测设备（DUT）和天线/电缆，按下前面板电源键启动设备。

2.基本设置：

频率范围：根据DUT特性设置起始和终止频率。

功率电平：调整输出功率，确保不超过DUT的最大输入功率。

测量参数：选择需要测量的S参数（如S11、S21）。

3.高级功能操作

时域反射测量（TDR）：

连接TDR电缆至DUT。

激活TDR功能，设置脉冲宽度和采样率。

观察反射波形，定位故障点。

频谱分析：

激活频谱分析功能，设置中心频率和 span。

观察频谱图，分析信号成分和干扰。

4.数据管理与导出

存储测量结果：将数据保存至内部存储器或外部USB设备。

导出报告：通过USB接口或网络连接将数据传输至计算机，生成测试报告。

五、维护与校准

1.定期校准

建议每年进行一次专业校准，确保频率、幅度和相位精度。

执行自检程序（Utility > System > Self Test），记录故障代码并排查隐患。

2.清洁与存储

定期用干燥柔软的布清洁设备表面和接口，避免灰尘和污垢堆积。

长期不使用时，将设备存放在干燥、防尘环境中，并定期通电预热（建议每月一次）。

3.固件升级

访问罗德与施瓦茨官方网站，下载最新固件版本。

通过USB接口或网络连接升级设备，以修复潜在漏洞并提升性能。

六、安全规范

1.静电防护

操作前佩戴防静电手环，避免直接触碰设备接口或DUT。

在干燥环境中使用时，增加工作台湿度或使用防静电垫。

2.安全标识与警示

遵守设备表面警示标识（如高压、高温提示），禁止在设备运行时触碰散热口。

避免将液体或金属物体放置在设备附近，以防短路或触电。

3.应急处理

遇到设备过热、冒烟等紧急情况，立即切断电源并联系维修人员。

输入端口误接高功率信号时，立即关闭输出并检查保护电路。

七、故障处理

1.常见故障诊断

不开机/无显示：检查电源线、保险丝及控制板，必要时更换损坏组件。

无测量结果：验证DUT连接、测量参数设置及接口状态。

测量结果异常：检查校准状态、测量环境及DUT特性。

2.专业维修流程

复杂故障（如射频模块损坏、FPGA故障）需联系安泰罗德与施瓦茨维修中心，避免自行拆卸导致保修失效。

提供详细故障描述（如错误代码、现象复现步骤），协助工程师快速定位问题。

八、注意事项

1.使用环境：避免在强磁场、极端温度或高湿度环境中使用，确保通风良好。

2.探头与电缆：根据测试需求选择合适的测试电缆和适配器，确保连接可靠。

3.操作习惯：长期不使用时覆盖防尘罩，定期通电预热以保持设备稳定性。
