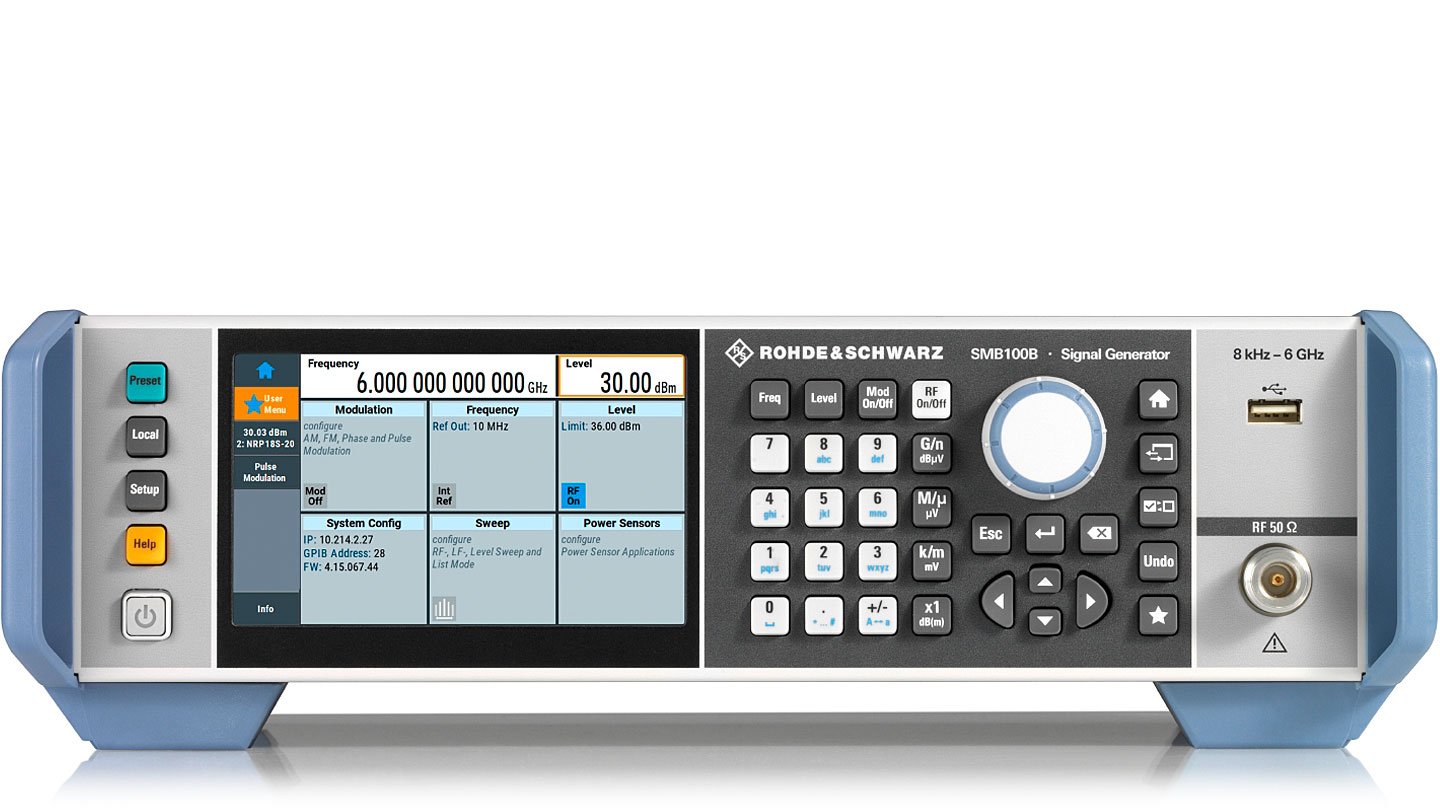

罗德与施瓦茨SMB100B信号发生器是一款高性能射频信号源，覆盖100 kHz至40 GHz频率范围，专为无线通信、航空航天和国防领域设计。以下是安泰测试科技小编整理的其产品说明书，如需详细电子版或需要免费技术支持可以联系18682985902（同微信）。

一、核心特性：

1.卓越的信号纯度：SSB相位噪声低至-135 dBc（1 GHz，20 kHz偏移），确保高精度测试。

2.灵活的调制功能：支持AM/FM/PM/脉冲调制，以及I/Q调制和数字预失真（DPD）。

3.自动化与远程控制：提供LAN、USB和GPIB接口，兼容SCPI命令集。

4.直观的操作界面：7英寸彩色触摸屏，支持手势操作和快捷菜单。

二、技术参数

参数      规格

频率范围 100 kHz 至 40 GHz（可选毫米波扩展至110 GHz）

输出功率 -145 dBm 至 +25 dBm（可调）

SSB相位噪声 -135 dBc（1 GHz，20 kHz偏移，典型值）

调制带宽 1 GHz（I/Q调制）

脉冲调制 上升时间 < 10 ns，占空比可调

三、核心功能

1.基础信号生成

连续波（CW）模式：生成高稳定度的单频信号，频率分辨率达0.01 Hz。

扫频模式：线性或对数扫频，支持外部触发和步进扫描。

2.高级调制功能

模拟调制：内置AM/FM/PM调制，支持正弦波、三角波等波形。

脉冲调制：生成窄脉冲信号，适用于雷达和卫星通信测试。

数字调制：通过I/Q调制接口，支持QPSK、16QAM等复杂调制格式。

3.自动化与远程控制

编程接口：支持SCPI命令集，可通过LAN、USB或GPIB远程控制。

序列测试：创建自定义测试序列，自动化执行多组参数设置。

四、快速上手指南

1.开机初始化

连接电源线与信号输出电缆，长按前面板电源键3秒启动设备。

首次开机需进行自检（Self Test），等待屏幕显示主界面。

2.生成CW信号

频率设置：在【Frequency】菜单输入目标频率（如1 GHz）。

功率校准：使用【Level】调整输出功率至所需值（如0 dBm）。

启用输出：按下【Output】键，激活射频输出。

3.配置脉冲调制

选择调制类型：进入【Modulation】菜单，选择【Pulse】。

设置参数：调整脉冲宽度（如100 ns）、周期（如1 ms）和占空比。

触发模式：选择内部触发或外部TTL触发。

五、高级应用

1.I/Q调制与复杂信号生成

连接I/Q源：通过I/Q接口连接基带发生器（如R&S®SMW200A）。

配置调制格式：选择QPSK、16QAM等，设置符号率和滤波器参数。

预失真校正：启用DPD功能，补偿功率放大器的非线性失真。

2.自动化测试序列

创建序列：在【Sequence】菜单中定义多组频率、功率和调制参数。

执行测试：通过远程命令或前面板启动序列，自动切换设置。

结果记录：将测量数据导出至CSV或MATLAB格式，用于后续分析。

六、维护与保养

1.日常清洁

使用干燥柔软的布擦拭设备表面，避免使用酒精或腐蚀性清洁剂。

定期清洁输出端口与连接器，防止灰尘积累导致接触不良。

2.校准周期

建议每12个月进行一次全面校准，确保输出频率和功率精度。

执行自检程序（Utility > Service > Self Test），记录故障代码并联系安泰维修中心。

3.固件升级

访问罗德与施瓦茨官网下载最新固件包。

通过USB接口或局域网连接设备，按提示完成升级。

七、安全与支持

1.操作安全

佩戴防静电手环，避免直接触碰输出端口。

禁止在设备运行时拆卸外壳或连接/断开电缆。

2.故障处理

无输出/功率异常：检查输出端口连接、功率设置及衰减器状态。

频率不准：验证参考时钟源，必要时重新校准。

复杂故障：联系安泰罗德与施瓦茨维修服务中心，提供故障描述。

八、注意事项

1.环境要求：避免在强磁场、极端温度（-10℃至50℃）或高湿度（>80%）环境中使用。

2.输出保护：连接负载前，确保输出功率不超过负载的最大承受值。

3.长期存储：长期不使用时，将设备存放在干燥防尘环境中，每3个月通电预热一次。
