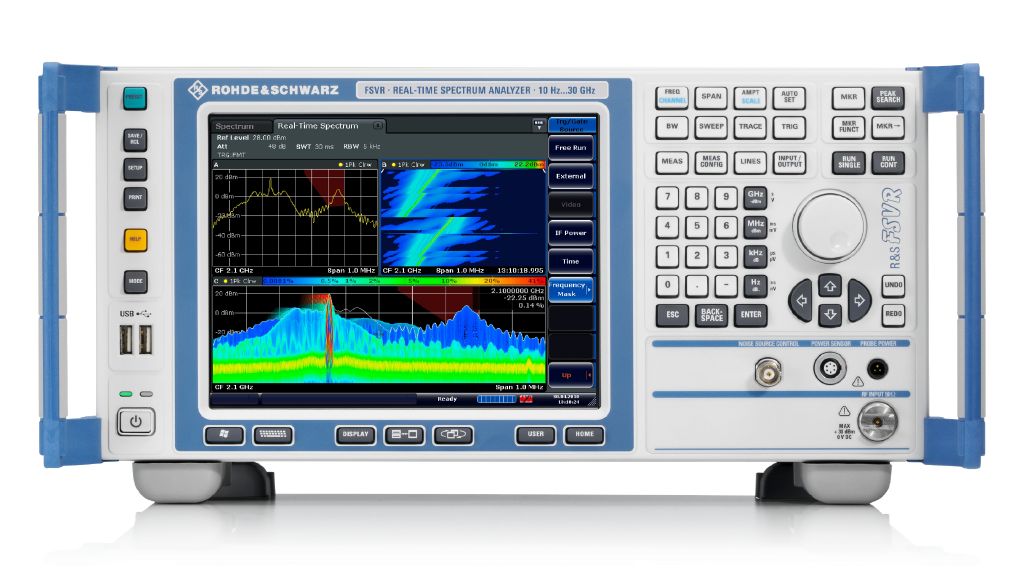

罗德与施瓦茨FSVR40频谱分析仪是一款高性能实时频谱分析仪，覆盖10 Hz至40 GHz频率范围，专为复杂电磁环境分析、脉冲信号测量及自动化测试设计。以下是安泰测试科技小编整理的其产品说明书，如需详细电子版或需要技术支持可以联系18682985902（同微信）。

一、核心特性：

1.实时频谱分析（RTSA）：80 MHz实时分析带宽，100%截获概率，捕捉瞬态信号和偶发干扰。

2.多域联合分析：支持频谱、时域、码域同步显示，适用于跳频信号、脉冲信号分析。

3.5G NR与LTE测试：内置5G NR和LTE信号解调功能，符合3GPP标准。

4.触摸屏与物理按键结合：7英寸电容触摸屏搭配物理旋钮，兼顾直观操作与精准控制。

二、技术参数

参数                                                规格

频率范围                                        10 Hz 至 40 GHz（可选毫米波扩展）

显示平均噪声电平（DANL）          -168 dBm（1 Hz，典型值，开启前置放大器）

相位噪声（1 GHz，10 kHz偏移）  -118 dBc（1 Hz）

实时分析带宽                                80 MHz（可扩展至160 MHz）

分辨率带宽（RBW）                     1 Hz 至 10 MHz（1-3-10步进）

测量速度                                      全跨度扫描 < 5 ms

三、操作界面与基本功能

1.界面布局

触摸屏：支持手势缩放、拖拽，显示频谱图、时域轨迹和测量结果。

物理按键：频率、幅度、触发等常用功能通过旋钮和按键快速设置。

2.基本频谱测量

频率设置：通过旋钮或触摸屏输入中心频率与跨度（Span）。

幅度校准：使用【Preamp】开启前置放大器，优化小信号测量。

标记（Marker）：添加频率/幅度标记，读取关键点数值。

3.触发与捕获

触发模式：支持自由运行、外部触发、视频触发等模式。

捕获缓冲：实时存储信号片段，支持触发前后的信号回放。

四、核心功能详解

1.实时频谱分析（RTSA）

瞬态捕获：以80 MHz带宽实时扫描，捕捉跳频、脉冲等瞬态信号。

频谱监测：设置阈值触发，自动记录并标记异常信号。

时频联合分析：在【Spectrogram】视图中观察信号频率随时间的变化。

2.脉冲测量

时域分析：测量脉冲上升时间、占空比、重复频率等参数。

频谱监测：在脉冲休止期检测寄生信号，避免干扰。

脉冲序列分析：统计脉冲间隔、幅度分布等参数。

3.5G NR信号解调

配置测试参数：在【5G NR】菜单选择频段、子载波间隔（SCS）和资源块（RB）。

EVM测量：启动解调，实时显示误差向量幅度（EVM）和星座图。

SEM分析：生成频谱发射模板，自动判断是否符合3GPP规范。

五、高级应用与自动化测试

1.多域联合分析

同步显示：在【Multi-View】模式下同步显示频谱、时域和码域轨迹。

事件关联：标记特定事件（如脉冲触发），在多域视图中同步定位。

2.自动化测试序列

创建序列：在【Sequence】菜单中定义多组频率、功率和调制参数。

执行测试：通过远程命令或前面板启动序列，自动切换设置。

结果记录：将测量数据导出至CSV或MATLAB格式，用于后续分析。

3.远程控制与编程

SCPI命令集：支持通过LAN、USB或GPIB接口远程控制设备。

示例代码：提供Python、MATLAB等语言的编程示例，简化自动化测试开发。

六、维护与故障处理

1.日常维护

清洁：使用干燥柔软的布擦拭设备表面，避免使用酒精或腐蚀性清洁剂。

校准：建议每12个月进行一次全面校准，确保测量精度。

自检：执行自检程序（Utility > Service > Self Test），记录故障代码并联系维修中心。

2.常见故障处理

无显示/不开机：检查电源线与保险丝，必要时更换电源模块。

测量结果异常：验证校准状态、连接线缆及被测件（DUT）设置。

复杂故障：联系安泰罗德与施瓦茨维修服务中心，提供设备序列号与故障描述。

七、安全规范与注意事项

1.操作安全

佩戴防静电手环，避免直接触碰输入端口。

禁止在设备运行时拆卸外壳或连接/断开电缆。

2.环境要求

避免在强磁场、极端温度（-10℃至50℃）或高湿度（>80%）环境中使用。

长期不使用时，将设备存放在干燥防尘环境中，每3个月通电预热一次。

3.输出保护

连接负载前，确保输出功率不超过负载的最大承受值。
