一、技术规格

参数 规格

频率范围 10 Hz 至 40 GHz（可选毫米波扩展至110 GHz）

显示平均噪声电平（DANL） -165 dBm（1 Hz，典型值，开启前置放大器）

相位噪声（1 GHz，10 kHz偏移） -115 dBc（1 Hz）

实时分析带宽 160 MHz（可扩展至320 MHz）

分辨率带宽（RBW） 1 Hz 至 10 MHz（1-3-10步进）

测量速度 全跨度扫描 < 3 ms

二、操作基础

开机与初始化

连接设备：将电源线、信号输入电缆及外部触发线（如需）连接至分析仪。

启动设备：长按前面板电源键3秒，等待设备完成自检并进入主界面。

界面导航：通过7英寸电容触摸屏或物理旋钮调整频率、幅度等参数。

基本测量设置

频率设置：在【Frequency】菜单输入中心频率与跨度（Span），或使用旋钮快速调整。

幅度校准：启用【Preamp】前置放大器以优化小信号测量，调整参考电平（Ref Level）确保信号在屏幕内。

触发配置：选择触发模式（如自由运行、外部触发），设置触发电平以稳定捕获信号。

三、核心功能详解

实时频谱分析（RTSA）

瞬态信号捕获：以160 MHz带宽实时扫描，捕捉跳频、脉冲等瞬态信号，支持100%截获概率。

频谱监测：设置阈值触发，自动记录并标记异常信号，支持触发前后的信号回放。

时频联合分析：在【Spectrogram】视图中观察信号频率随时间的变化，支持游标测量与标记。

多域联合分析

同步显示：在【Multi-View】模式下同步显示频谱、时域和码域轨迹，支持多窗口对比分析。

事件关联：标记特定事件（如脉冲触发），在多域视图中同步定位，辅助复杂信号分析。

5G NR与LTE信号解调

配置测试参数：在【5G NR】或【LTE】菜单选择频段、子载波间隔（SCS）和资源块（RB）。

EVM测量：启动解调，实时显示误差向量幅度（EVM）、频谱发射模板（SEM）及星座图。

协议分析：支持5G NR物理层协议解码，显示控制信道与数据信道信息。

四、高级应用与自动化

自动化测试序列

创建序列：在【Sequence】菜单中定义多组频率、功率和调制参数，支持条件分支与循环。

执行测试：通过远程命令（如SCPI）或前面板启动序列，自动切换设置并记录结果。

结果导出：将测量数据导出至CSV、MATLAB或Excel格式，支持自定义报告生成。

远程控制与编程

SCPI命令集：通过LAN、USB或GPIB接口发送SCPI命令，实现远程控制与参数配置。

编程示例：提供Python、MATLAB及C#示例代码，简化自动化测试开发流程。

脉冲测量与分析

时域参数测量：测量脉冲上升时间、宽度、周期及占空比，支持统计分析与直方图显示。

频谱监测：在脉冲休止期检测寄生信号，避免干扰，支持脉冲序列的频谱汇总分析。

五、维护与校准

日常维护

清洁设备：使用干燥柔软的布擦拭设备表面，避免使用酒精或腐蚀性清洁剂。

端口保养：定期清洁输入端口与连接器，防止灰尘积累导致接触不良。

校准周期

全面校准：建议每12个月进行一次全面校准，确保频率、幅度和相位精度。

自检程序：执行【Utility > Service > Self Test】，记录故障代码并联系安泰维修中心。

固件升级

下载固件：访问罗德与施瓦茨官网，下载最新固件包。

升级设备：通过USB接口或局域网连接设备，按提示完成固件升级。

六、故障处理与安全规范

常见故障处理

无显示/不开机：检查电源线与保险丝，必要时更换电源模块。

测量结果异常：验证校准状态、连接线缆及被测件（DUT）设置。

复杂故障：联系罗德与施瓦茨授权服务中心，提供设备序列号与故障描述。

操作安全规范

静电防护：佩戴防静电手环，避免直接触碰输入端口。

环境要求：避免在强磁场、极端温度（-10℃至50℃）或高湿度（>80%）环境中使用。

输出保护：连接负载前，确保输出功率不超过负载的最大承受值。

七、技术支持与资源

官网支持：访问罗德与施瓦茨官网，获取最新固件、用户手册和技术文档。

服务中心：联系安泰罗德与施瓦茨维修服务中心，获取专业维修与技术支持。

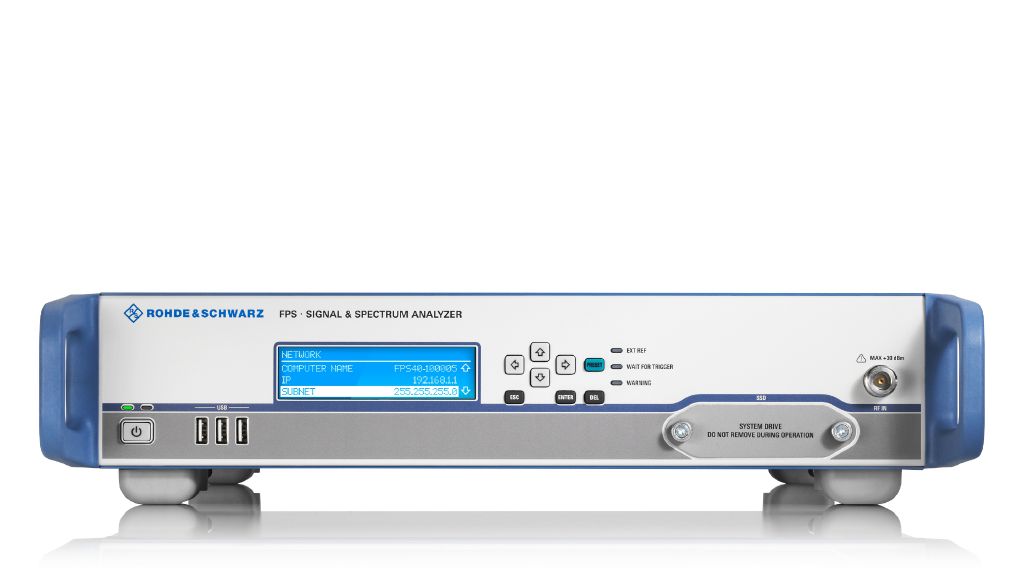

通过遵循本指南，用户可充分发挥FPS40频谱分析仪的性能，高效完成从基础频谱测量
